Informations générales
| Nom en langue locale : | 大鳴門橋 (Ōnaruto-kyō) |
|---|---|
| Début des travaux : | juillet 1976 |
| Achèvement : | 8 juin 1985 |
| Durée des travaux : | 9 ans |
| Etat : | en service |
Type de construction
| Structure : |

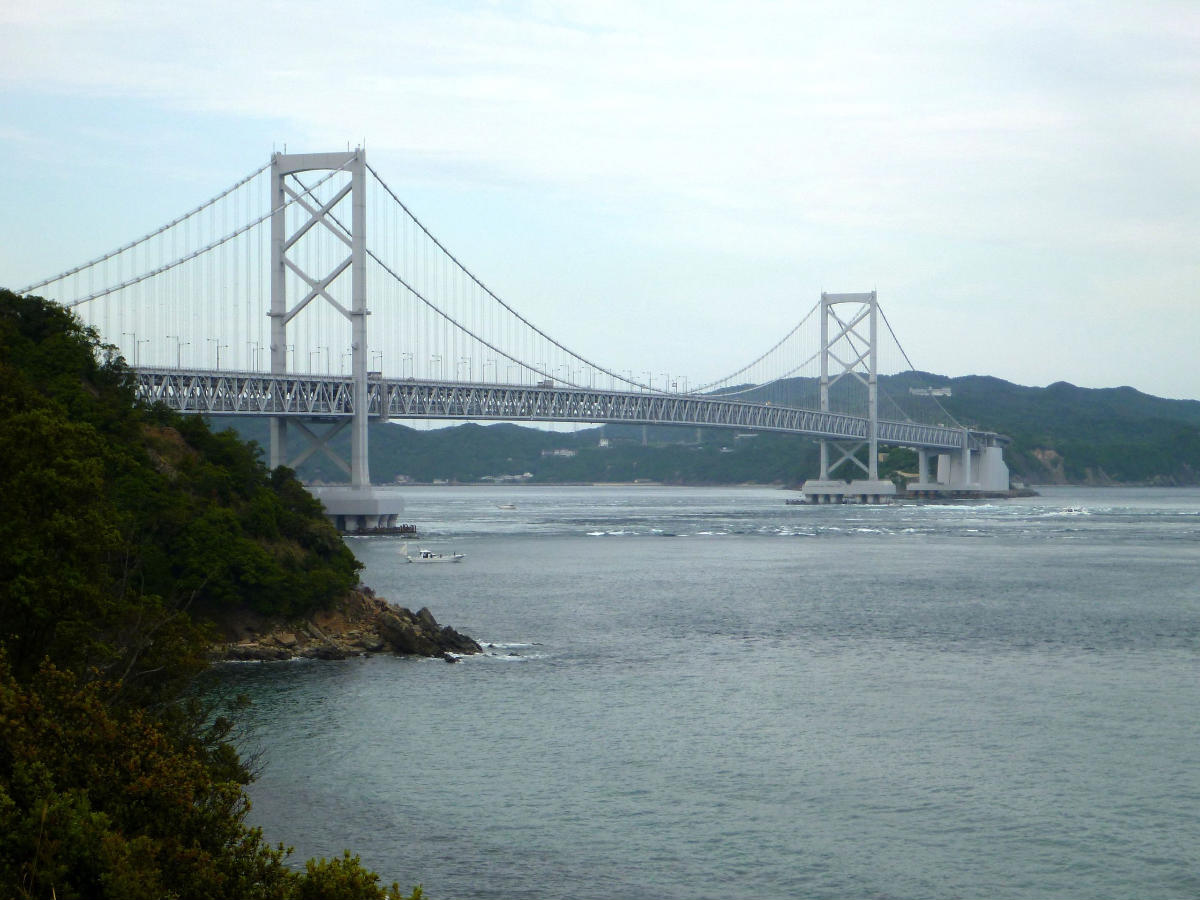

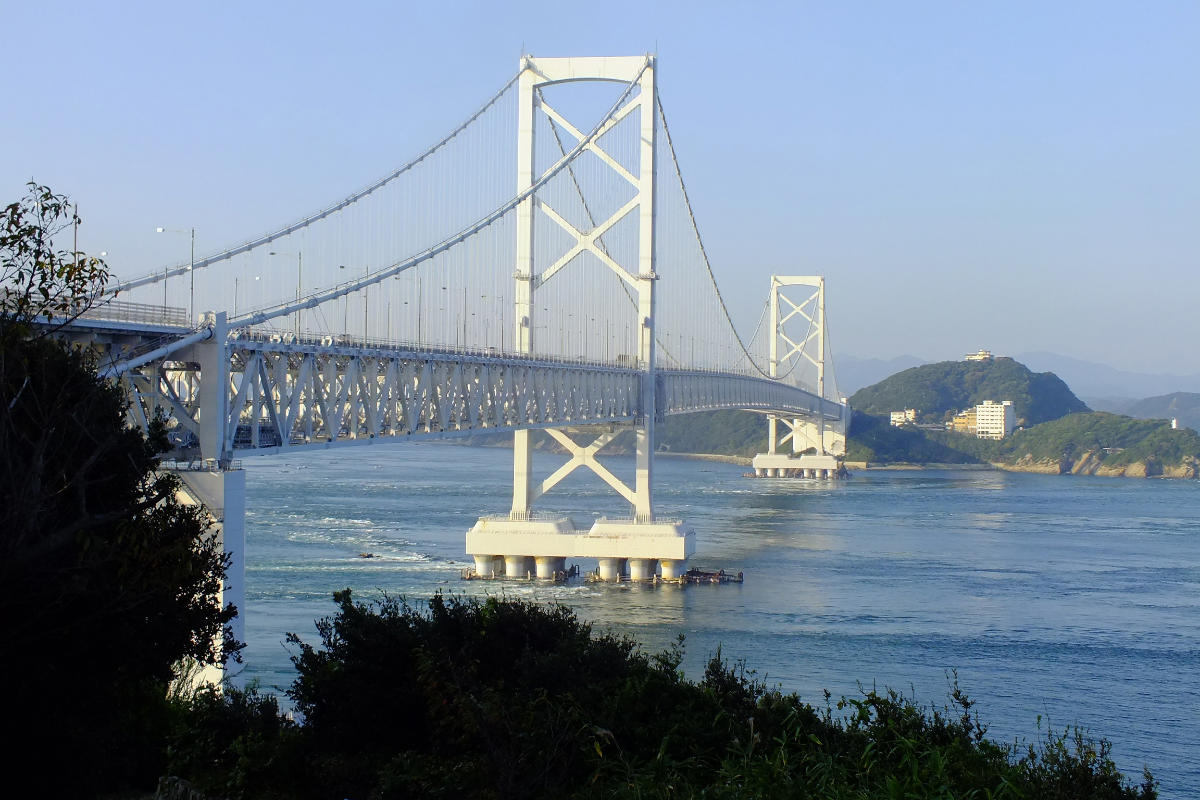

Pont suspendu à trois travées |
|---|---|
| Fonction / utilisation : |
tablier supérieur :

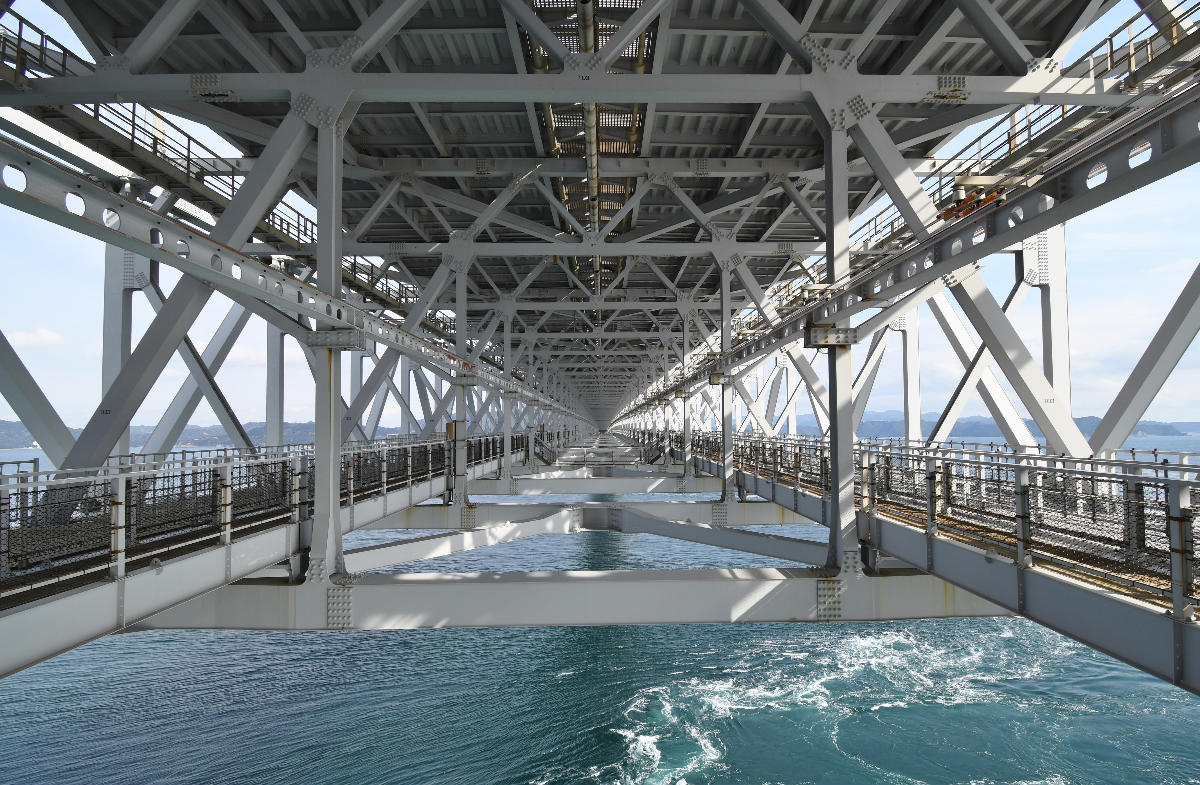

Pont-autoroute (viaduc autoroutier) tablier inférieur : Pont ferroviaire (pont-rail) |
| Matériau : |
Pont en acier Structurae Plus/Pro - Abonnez-vous maintenant ! |
| Conditions de support : |
disponible avec inscription |
| Éléments de la construction : |
Structurae Plus/Pro - Abonnez-vous maintenant ! |
| Plan : |
Structurae Plus/Pro - Abonnez-vous maintenant ! |
| Niveaux de pont : |
Structurae Plus/Pro - Abonnez-vous maintenant ! |
Situation de l'ouvrage
Informations techniques
Dimensions
| portée principale | 876 m | |
| longueur totale des travées adjacentes | 312.0 m / 312.2 m | |
| fléchissement | 82 m | |
| longueur totale | 1 629 m | |
| hauteur de la tour | 128.3 m | |
| longueurs des travées | 93 m - 330 m - 876 m - 330 m | |
| nombre de travées | 4 | |
| gabarit vertical de navigation | 41 m | |
| câbles | diamètre | 0.84 m |
| nombre | 2 | |
| pylônes | hauteur | 144 m |
| tablier | largeur | 34 m |
| épaisseur du tablier | 12.500 m | |
| tablier inférieur | nombre de voies ferroviaires | 2 |
| tablier supérieur | largeur totale des voies de circulation | 2 x 14.50 m |
Quantités
| acier de construction | 63 324 t | |
| ancrage 1A | volume de béton | 96 000 m³ |
| ancrage 5A | volume de béton | 120 000 m³ |
| pylônes | acier de construction | 8 400 t |
| tablier | acier de construction | 31 000 t |
Matériaux
| câbles |
acier
|
|---|---|
| tablier |
acier
|
| mouillages |
béton
|
Intervenants
Sites Internet pertinents
Publications pertinentes
- (2002): Bridges - Ponts - Brücken. Atrium, Mexico (Mexique), pp. 82-85.
- (1986): Ohnaruto Bridge. Dans: IABSE Structures, v. 10 (février 1986).
- (1986): Vibration test of Ohnaruto bridge to confirm wind-proofness. Présenté pendant: IABSE Symposium: Safety and Quality Assurance of Civil Engineering Structures = Sécurité et assurance de la qualité des structures de génie civil = Sicherheit und Qualitätssicherung von Ingenieurbauwerken, Tokio, Japan, 1986.
